产品详情
不锈钢三片式球阀
分享到:
不锈钢三片式球阀
产品详情

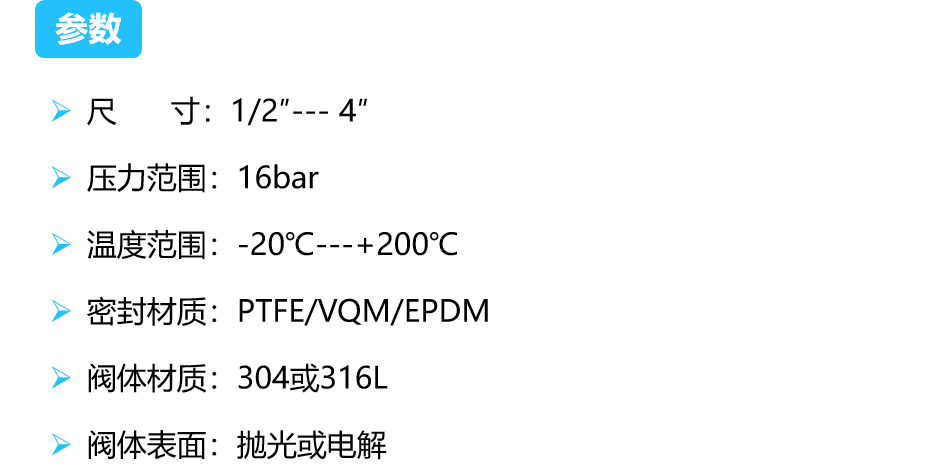

编号: CM20181012001 类型: 球阀
规格: 1-4″ 材质: SUS304/316L
颜色: 不锈钢 品牌: 昌铭
型号: CMVWQ 连接方式: 焊接、快装、螺纹、法兰

气动三片式球阀.jpg1.球阀按结构形式可分:

一、浮动球球阀: 球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。

二、固定球球阀: 球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,出现了油封球阀,密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。

三、弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。1.卫生级三片式全包球阀:焊式、快装、螺纹、法兰(含气动、智能、手动)   操作简单、方便   通过手柄或执行器使阀门轴90°旋转实现对阀体的开启关闭。阀体采用304或316材质,垫圈座采用PTFE高洁净、更环保。2.全包覆式发作设计、无滞留高洁净、满足CIP/SIP杀菌和清洗要求,耐温180℃,压力10bar。


2.连接方式:球阀(螺纹、快装、焊接、法兰)
