产品详情
不锈钢罐底球阀
分享到:
不锈钢罐底球阀
产品详情

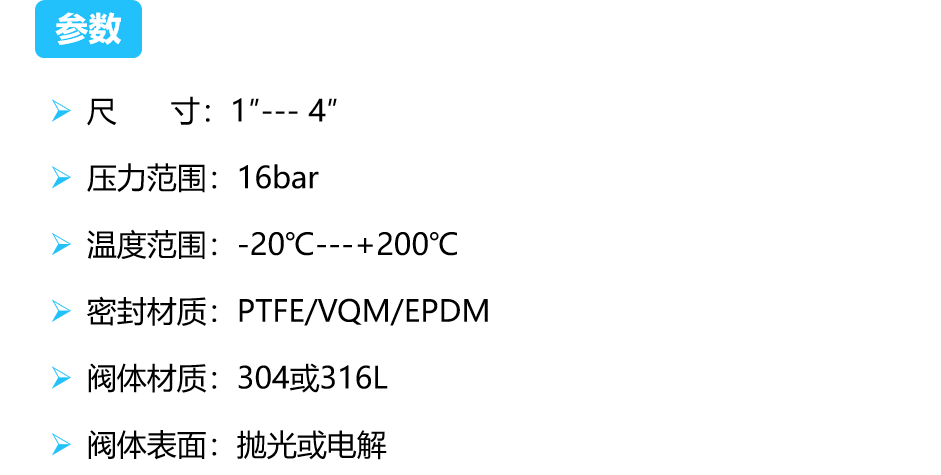

编号: CM20181012001 类型: 球阀
规格: 1-4″ 材质: SUS304/316L
颜色: 不锈钢 品牌: 昌铭
型号: CMVWQ 连接方式: 焊接、快装、螺纹、法兰

气动罐底阀.jpg一、罐底球阀配有特殊罐底连接面法兰,用于焊接在反应罐或容器底部,其端部轮廓和半径具有有效的重力排放作用,平滑的锥形孔和罐内超近距离的球体可防止介质在阀门入口处堆积,这可确保排泄畅通。

以一体式超短阀体设计,减少泄漏点,密封更可靠,滞留更少。采用ISO5211直接安装执行器的平台设计,无需连接支架和轴套,可直接安装驱动装置,便于实行智能化。

3件的秋千式设计,易行维修

腔填料座位上要求

结束连接螺纹,对焊,承插焊法兰两端ANSI 200#,PN 10/60



二、阀门特点编辑

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向原理:罐底球阀配有特殊连接的罐底连接面法兰,用于焊接在反应罐或容器灌底部,其端部轮廓和半径具有有效的重力排放作用,平滑的锥形孔和灌内的超近距离的球体可防止在阀门入口处堆积,确保排泄畅通。


三、连接方式:三片式全包(半包)球阀(螺纹、快装、焊接、法兰)
