不锈钢三通球阀
分享到:
不锈钢三通球阀
产品详情

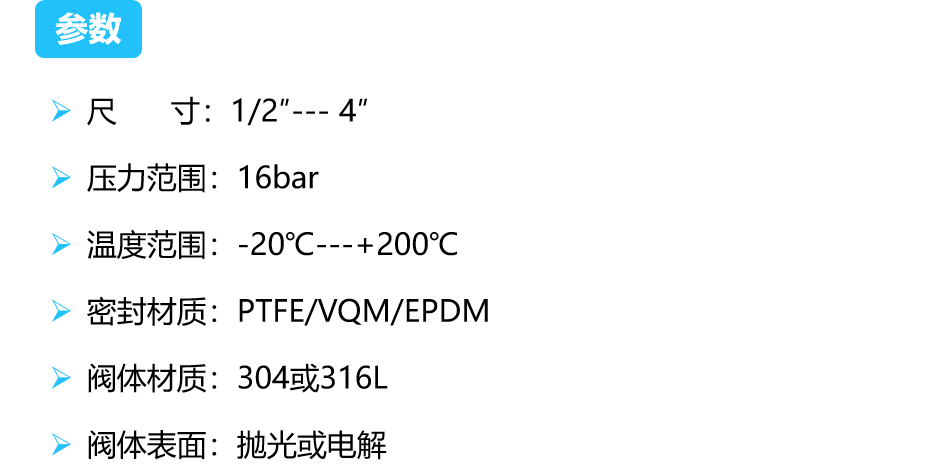

编号: CM20181012001 类型: 球阀
规格: 1-4″ 材质: SUS304/316L
颜色: 不锈钢 品牌: 昌铭
型号: CMVWQ

手动三通球阀.jpg一、三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。1. 特点:球体为型或L型可现场更换,进出口可以任意组合都保证无滞留,无死角。操作简单、方便   通过手柄或执行器使阀门轴90°旋转实现对阀体的开启关闭。阀体采用304或316材质,垫圈座采用四氟PTFE高洁净、更环保。2.全包覆式发作设计、无滞留高洁净、满足CIP/SIP杀菌和清洗要求,耐温180℃,压力10bar。球阀特点编辑

三通球阀

三通球阀

1、气动三通球阀、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化

2、三通球阀使用寿命长,流通能力大,阻力小

3、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态

球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。具有优点

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

高平台球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。工作方式编辑

L型流道的三通4面阀座球阀,采用2面阀座。主要用于流路的换向。

T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

工作原理编辑

A、开启过程

1在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

B、关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。


二、连接方式:焊式、快装、螺纹、法兰(含气动、智能、手动)
