不锈钢蝶阀
产品详情

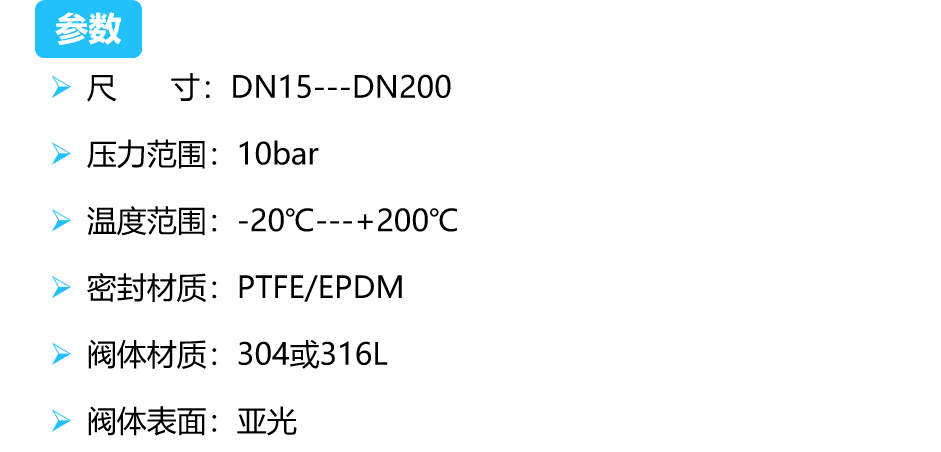

编号: CM20181012002 类型: 蝶阀
规格: 3/4- 12″ 材质: SUS304/316L
颜色: 不锈钢 品牌: 昌铭
型号: CMVD

鸭嘴式手柄蝶阀.jpg一、蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。该类阀门是一款自动或手动的蝶阀系列,广泛应用于不锈钢管道内部调节介质流量的部分


二、结构

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。

特点

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆,在管道口积存液体少。 低压下,可以实现良好的密封。 调节性能好。

3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。

4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。

优点

1、启闭方便迅速、省力、流体阻力小,可以经常操作。

2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。

3、可以运送泥浆,在管道口积存液体少。

4、低压下,可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大,流体阻力较小。

7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

9、安装方便。

10、操作灵活省力,可选择手动、电动、气动、液压方式。

缺点

1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。

按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

原理:蝶阀可以通过执行器进行远程控制,也可通过手柄操作,执行器是将一个活塞的轴向运动转换为阀门90°旋转,实现对流体的控制,执行器装置时有三种标准:常开、常闭、气气型。   鸭嘴式手柄可进行多挡位调节,每挡15°。拉杆式手柄为3挡定位


三、连接方式:螺纹、快装、焊接、法兰
